Avasin arinalle oman ketjun kun alkoi jo edellinen mennä melko kauas aiheestaan. Arina kiinnostaa erityisesti, koska aikaisemmin rakentamani arinat ovat olleet huonoja.

Jussin palautteen perusteella hahmottelin hieman toisenlaisen variaation rumpuarinasta, jossa seinät ja pohja ovat erilliset kappaleet. Seinät on hitsattu 8mm RST-puikoista. Pohja on alakautta pyöritettävä kaavari, ja siihen on integroitu korin hyppyytin. Kori on kiinnitetty kaasuttimen runkoon tapeilla siten että se pääsee liikkumaan ylös-alas sekä heilumaan sivusunnassa paikallaan, mutta ei pyörimään pohjan mukana ympäri.

Kori pääsee siis heilumaan jonkin verran kaasuttimen runkoputken sisällä, mutta ei paljoa. Lisäksi tuliputken alapää tulee osin korin sisälle, mikä myös rajoittaa korin heilumista. Korin hyppyyttimessä on vain yksi siipi juuri sitä varten että kori kallistee eri suuntiin, eikä vain nouse tasaisesti ylös alas. Korin alareunan hammastus aiheuttaa sen että kori tipahtaa noston jälkeen omalla painollaan alas.

Kuvan arina on suunniteltu pienoiskaasuttimelle paikallismoottoria varten (aggregaatti). Ajoneuvokäytössä esiintyvää normaalia tärinää ei siis ole saatavilla. Arinan mitat ovat tässä 10x10 cm. Jos arinaa haluaisi skaalata isommaksi niin pohja kaavareineen pitäisi ehkä suunnitella hieman toisenlaiseksi.

Toiminnallisuuden lisäksi designissa on huomioitu valmistuksen helppous ja materiaalien edullisuus. Onko sillä muuten merkitystä onko arina rosteria vai hiiliterästä?

Palautetta ja parannusehdotuksia otetaan mielellään vastaan.

[japikas]

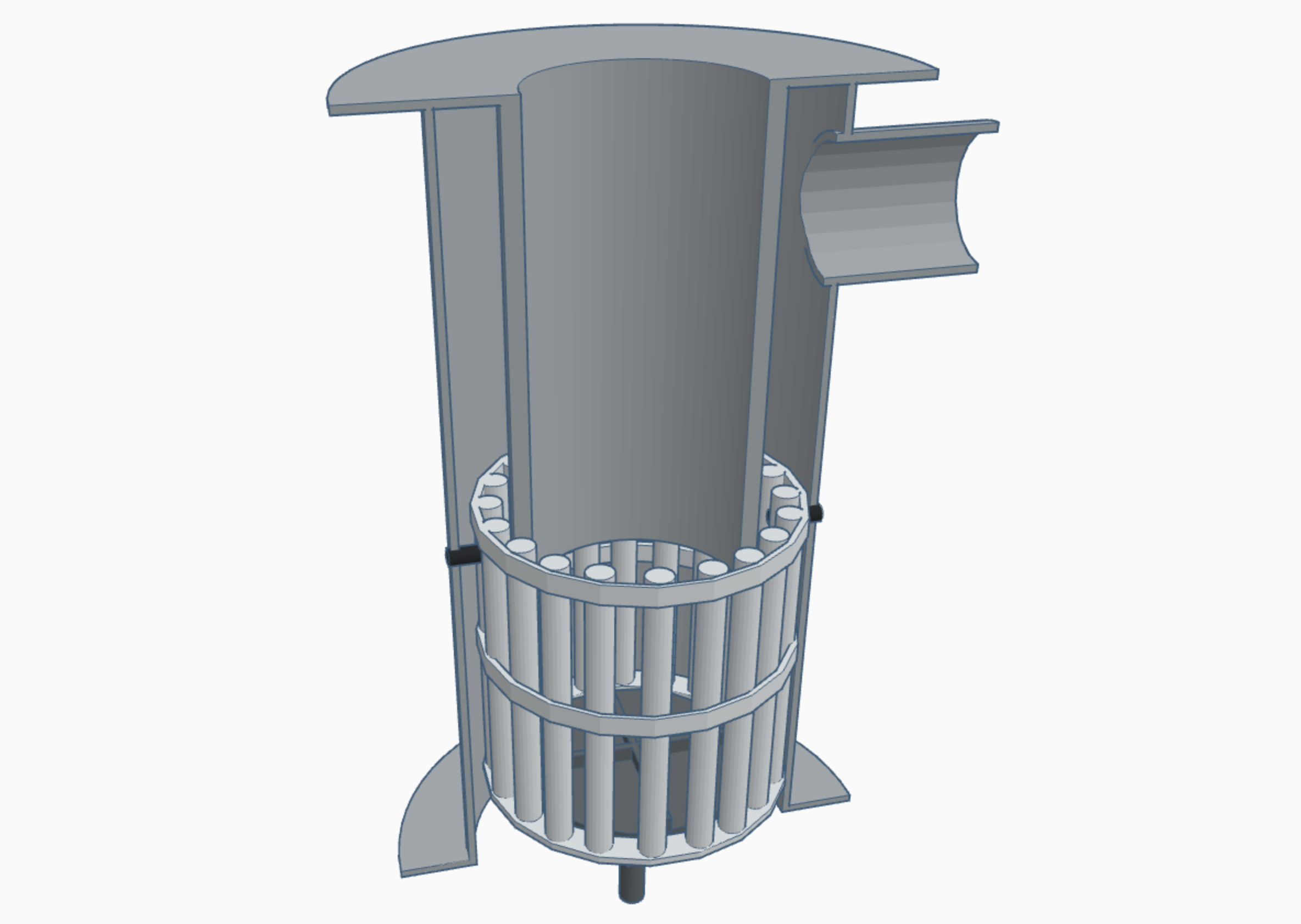

Ohessa vielä havainnekuva miten arina sijoittautuu kaasuttimen rungon sisälle. Rungon ulkovaippa on 114mm ja sisäkuori 76mm RST-putkea, jolloin kori pääsee heilumaan n. 10mm sivusuunnassa. Kuvassa näkyy tapit jotka estävät korin kiertymisen.

Yläpuolella on polttoainesäiliö ja ilmasuutin malli Äystö, alapuolella tuhkasäiliö. Osien kiinnitys laippaliitoksilla. Pyöritysakseli nousee tuhkasäiliön läpi.

[japikas]

Tässä designissä en tykkää pystyakselista, joka aiheuttaa rakenteellisen riippuvuuden kaasuttimen ja tuhkasäiliön välille. Pidän modulaarisesta rakenteesta jossa on selkeät rajapinnat ja osia voi vaihtaa toisistaan riippumattomasti. Laippaliitos teollisesti valmistetuilla kauluksilla ja tiivisteillä on hyvä esimerkki standardoidusta rajapinnasta. Edellä kuvatussa designissa on suunniteltu käytettäväksi teollisia DN100 (114mm) kauluksia.

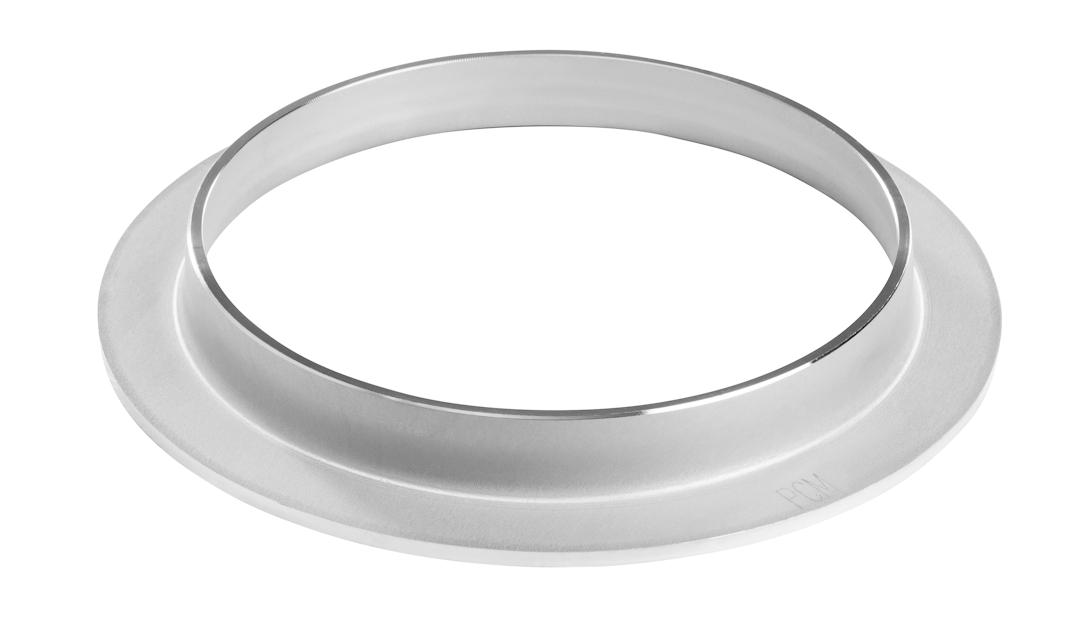

https://www.onninen.fi/pcm-technology-k ... 4/p/CAQ262

Jos arinan pyörityksen/ravistelun toteuttaisi sivulta tulevalla akselilla, saataisiin riippuvuus tuhkasäiliöön eliminoitua, ja tuhkasäiliön voi vapaasti vaihtaa isompaan tai automaattisella tyhjennyksellä varustettuun malliin ilman että arinan ravistelua tarvitsee huomioida. Riittää kunhan tuhkasäiliössä on vakioitu rajapinta, tässä tapauksessa siis DN100 kaulus laippaliitosta varten.

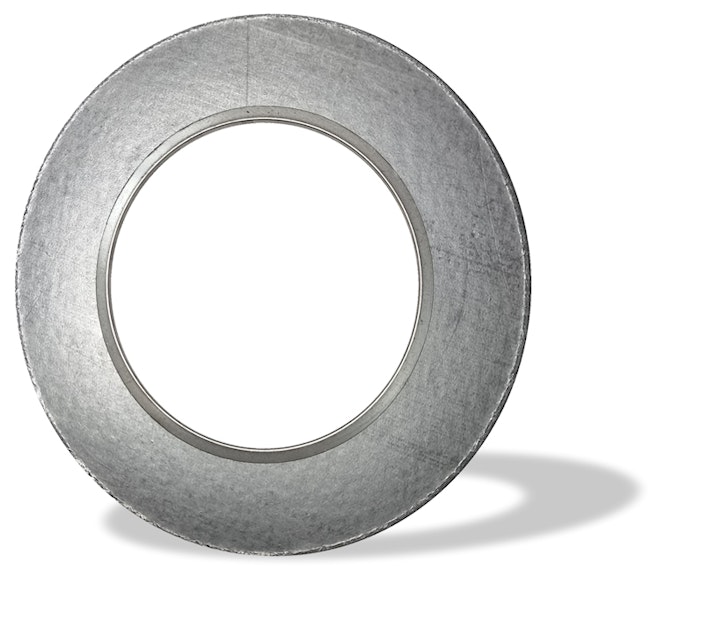

Grafiittitiivisteet kestävät +500°C lämpöä, jonka olen todennut riittäväksi jopa kuumimmassa paikassa tulilevyn ja polttoainesiilon liitoksessa. Kaulus on rungosta ulkoneva osa eikä se siksi kuumene hehkuvan kuumaksi. Grafiittitiivisteitä saa myös ruostumattomalla tulirenkaalla, jollon se kestää myös suoraa kontaktia aggressiivisiin kaasuihin. Puukaasuttimessa saumaan kertyvä tuhka alkaa myös käytännössä melko pian suojelemaan tiivistettä.

[jussiäystö]

olen 3d fani,, lisensini kyseiseen ohjelmaan on loppu ,että teen luonnokset käsin,, yleinen ongelma ainakin pilkekaasuttimissa on, että hiilikappaleet kiilaa arinan reikiin, tässä tapauksessa puikkojen muoto tekee ulosvirtauskohtaan kartion väärin päin , että on riskinä että rakoset kiilautuu hiilestä- ohut levy tai putken seinämä on siinämielesssä parempi siinä ei niinkään synny kiilausta , kun arina tehdään ,porataan sen reiät ahaaltapäin kartiolle ettei kiilausta tapahdu,,, jos teet kyseisen osan putkesta on ulkopuolenkartioporaus iisi tässä saatta arina käydä kuumana että happonen ehkä paras siitä ilmasuutimesta , kun näkis kuvan , kuinka kaasun kierron olet tuumaiilut, olisi mielenkiintoista - jes

[japikas]

Jos puikot tekisi neliötangosta niin silloin raot avartuu luonnostaan ulospäin, kun vaan laittaa tangot oikeaan asentoon. Itse olen jotenkin allerginen poraamiselle, ainakin isossa mittakaavassa. Puikkojen katkominen ja hitsailu tuntuu helpommalta.

[jussiäystö]

aja plasmalla sopivat raot putkeen , jos teet kallistus ohjaimen polttimeen , saat kartion tai kiilan ulos,,

[japikas]

Jos oletaan että moottorina olisi nimellisteholtaan 5kW aggregaatti jonka iskutilavuus on n. 400 cc ja kierrosluku 3000 RPM (moottorin nimellisteho 11kW), niin mikähän olisi oikea mitoitus tuliputken pituudelle ja arinakorin syvyydelle? Oletuksena tuliputken sisähalkaisija 66mm.

[japikas]

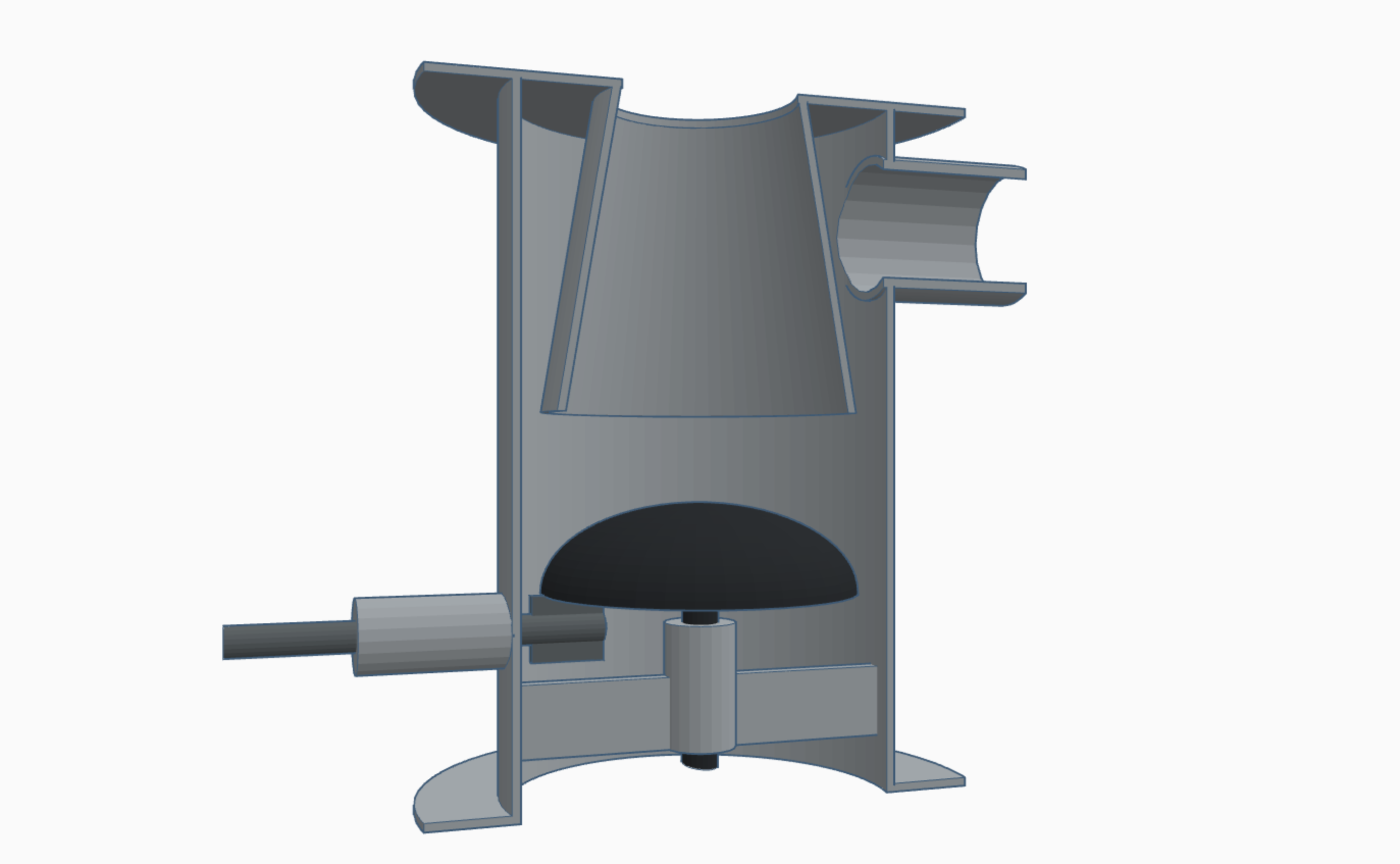

Esitettiin ajatus että tuliputken pitäisi olla kartion muotoinen. Hahmottelin sellaisen edellä esitettyyn runkoon. Nyt ei enää rumpuarina mahdu samaan putkeen, joten hahmottelin sienen mallisen arinan jota pyöritetään sivulta. Sienen yläpinnalla voi olla muutama kaareva kohouma siten että se liikuttaa tuhkaa kohti laitoja, mistä se putoaa alas.



Sieni voisi olla esimerkiksi putken pääty hiiliteräksestä https://www.onninen.fi/onninen-paaty-en ... h/p/AAM804

Arinan tukkeutumattomuuden periaate vähän samanlainen kuin kivenmurskaimessa, jossa kartio liikkuu ylös, alas, sivulle ja pyörii. Ei ole mitään staattista rakoa missä hiili voisi jäädä jumiin tai tuhka holvaantua.

[japikas]

Tässä vielä inspiraatiolähteenä toiminut Metson kivenmurskain:

Video: https://www.youtube.com/watch?v=zPX8YIOIJ6E



Toki hiiliä ei ole tarkoitus jauhaa tuhkaksi, vaan hissukseen tarpeen mukaan. Mutta idea tukkeutumattomasta arinasta.

[jussiäystö]

kyllä kallistuisin arinan suhteen verkkoon , jonka reikäkoko tai raon koko olis valittu senmukaan , kuinkaisot hiukkaset poistettaisiin tilasta ,- ja siihen liike - vaikea sanoa ,kun pelletin kanssa ole touhunnut- tuossa on tuo rako aika iso ,siitä voi hiiletystulos karata , tuo myös kun kaasu lähtee ylös voi käydä niin kun kuuman kaasun voluumi on aika iso ja virtaus sitämyötä että nousee tavaaraa putkeen pilkekaasuttimessa ole käyttänyt 6-8 mm reikää tai rakoa , pelletin kanssa pienempää sellaista- paljonko vaikea sanoa,, hyviä kuvia . niistä saa nopeasti käsityksen,,
